diagrama de causa-efecto (diagrama de pescado)

Elaboración de un diagrama de causa-efecto

El Diagrama de Ishikawa, también conocido como Diagrama de Espina de Pescado o Diagrama de Causa y Efecto, es una herramienta de la calidad que ayuda a levantar las causas-raíces de un problema, analizando todos los factores que involucran la ejecución del proceso.

Creado en la década de 60, por Kaoru Ishikawa, el diagrama tiene en cuenta todos los aspectos que pueden haber llevado a la ocurrencia del problema, de esa forma, al utilizarlo, las posibilidades de que algún detalle sea olvidado disminuyen considerablemente.

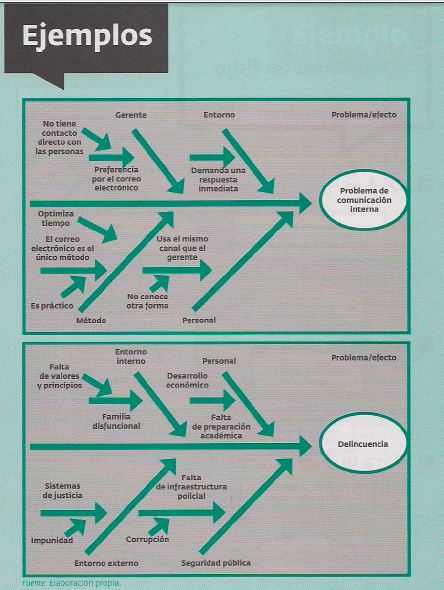

EJEMPLOS DE diagramas causa-efecto

diagrama de pescado

Ejemplo 1

Ejemplo 2

Como se hace y para que sirve

Cómo se realiza

Para realizar el análisis de causas utilizando el diagrama de Ishikawa, basta con seguir algunos pasos. Ver sólo:

• Define el problema (efecto) que se va a analizar.
• dibuje una flecha horizontal apuntando hacia la derecha y escriba el problema dentro de un rectángulo ubicado en la punta de la flecha.
• Realice una brainstorming (tormenta de ideas) para levantar las posibles causas que puedan estar generando el problema. Para ello, procure responder a la siguiente pregunta: “¿Por qué esto está sucediendo?”.
• Se dividen las causas identificadas en categorías, por ejemplo: máquina, mano de obra, método y materiales o de la forma que sea más coherente con el problema analizado y el contexto de su empresa.
• Luego de definir las sub-causas, es decir, los factores que llevaron aquella causa a suceder.

Es importante resaltar que, originalmente, se proponen 6 categorías por el método, que son: Máquina, Materiales, Mano de obra, Medio ambiente, Método y Medidas (los 6Ms). Sin embargo, no todos los procesos o problemas se utilizan de todos estos factores, así que es necesario evaluar cuáles de ellos están presentes o son importantes para la ejecución.

¿Para qué se utilizan?

Es posible aplicar el diagrama de Ishikawa a diversos contextos y de diferentes maneras, entre ellas, se destaca la utilización:

• Para ver las causas principales y secundarias de un problema (efecto).
• Para ampliar la visión de las posibles causas de un problema, viéndolo de manera más sistémica y completa.
• Para identificar soluciones, levantando los recursos disponibles por la empresa.
• Para generar mejoras en los procesos.
